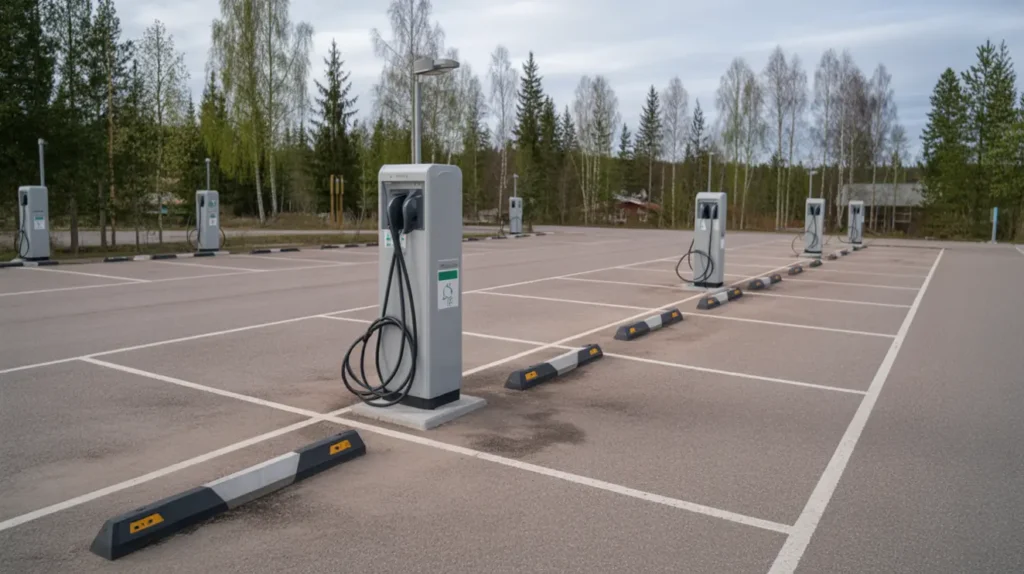

I Orhem, Älta har våra partnerföretag genomfört en komplett installation av elbilsladdning på en gemensam parkeringsyta för en samfällighet. Uppdraget omfattade tolv aktiva laddplatser med 11 kW per uttag samt förberedelse med tomrör och dragtråd till ytterligare sex platser för framtida utbyggnad. Partnerföretagen ansvarade för hela kedjan från platsbesök och projektering till driftsättning, så att du kan erbjuda pålitlig laddning utan att belasta fastighetens huvudsäkring i onödan.
Arbetet inleddes med inmätning och kabelförläggningsplan, följt av asfaltsågning och schakt till cirka 600 mm djup. Schakten bäddades med 10 cm kabelsand, kabelrör 110 mm för stamdragning och 50 mm till respektive stolpfundament lades, och återfylldes med markeringsnät och packning innan återställning av asfalt och linjemarkering. Huvudmatning drogs som AXQJ 4G50 Al från befintlig undercentral i närliggande förråd till en ny laddcentral vid parkeringen. Från laddcentralen gick installationen vidare med N1XV 5G10 Cu i separata grupper till stolparna. Laddstolparna monterades på platsgjutna fundament 400 x 400 x 700 mm med ingjuten bult, och skyddsbågar sattes upp där risk för påkörning fanns. All förläggning märktes tydligt i fält och i relationshandlingar, och åtkomlighet för snöröjning samt dränering kring fundamenten säkerställdes.
Den nya laddcentralen utrustades med huvudbrytare, dvärgbrytare med C-karakteristik, jordfelsbrytare typ A 30 mA där DC-övervakning hanteras i laddutrustningen, samt överspänningsskydd typ 2. För dynamisk lastbalansering installerades energimätning mot fastighetens servis och styrning som automatiskt fördelar effekt mellan laddpunkterna. Kommunikation drogs med skärmad Cat6 i rör från teknikrum till laddcentral, med möjlighet till fjärruppkoppling. Inför driftsättning genomfördes isolationsprov med 500 V, mätning av slinga och kortslutningsström, kontroll av spänningsfall, utlösningstest av jordfelsbrytare samt funktionsprov av lastbalansering. Verifiering utfördes enligt gällande standarder och dokumenterades i provningsprotokoll. Partnerföretagen överlämnade relationsritningar, gruppförteckningar och enkla driftinstruktioner, och gick igenom handhavande med föreningens driftansvariga på plats.
Om du planerar liknande elbilsladdning på parkeringsplatser i Orhem eller Älta och vill ha en lösning som är tekniskt genomarbetad och enkel att förvalta, hör gärna av dig.
